Tutorial Mengambil Data Berdasarkan Wilayah (Tutorial Clip AricGIS)

Beberapa data yang disediakan oleh dalam suatu data biasanya terdiri dari data yang besar/banyak, misalnya peta administrasi desa yang disediakan dalam shapfile kabupaten. Data seperti itu seringkali membuat area yang lebih luas dari yang dibutuhkan. Dengan mengunakan tools clip data tersebut dapat dimotong sesuai area di ArcGIS sehingga hanya mencakup area yang akan di lakukan olah data maka akan lebih mudah dikelola. Misalnya anda ingin mengambil titik yang berada pada suatu wilayah dengan batasan yang telah ditentukan pada seperti gambar dibawah ini.


Untuk memotong area yang diinginkan, perlu untuk membuat Shapefile baru yang akan menjadi poligon yang mengelilingi area yang diinginkan. Poligon ini kemudian akan digunakan untuk memotong data. Langkah-langkah yang diperlukan dijelaskan di bawah ini.

Jika kalian sudah mempunyai Shp / Shapefile yang akan digunakan bisa melewati langkah ini
  • Klik kanan pada folder dan buat Shapefile baru.
  • Beri nama yang sesuai, kemudia atur menjadi poligon dan klik Edit untuk mengatur sistem koordinat ( Sesuai letak zona lokasi kalian ).
  • Buka ArcMap, dan masukan data yang ingin diambil dan juga Shapefile baru yang telah dibuat menggunakan ArcCatalog pada langkah sebelumnya.
  • Tarik data dari ArcCatalog ke area yang lembar kerja.
  • Buka panel alat Editor  , klik Editor, lalu pilih Mulai Mengedit.

  • Ketika diminta untuk memilih layer atau workspace yang akan diedit, pilih polygon Shapefile yang Anda buat dan klik OK.

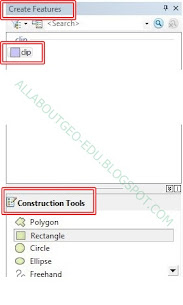

  • Pastikan shp yang akan diolah keluar dalam panel berjudul Create Features muncul di sebelah kanan, dan Shapefile yang dibuat harus terdaftar di dalamnya.
  • Pastikan Shapefile sudah ter-highlight, dan pada bagian Consturction Tools di bagian bawah panel pilih Rectangel.

  • Digitasi area di sekitar area yang akan diolah, dan setelah Anda selesai klik Editor pada Toolbar Editor, dan pilih Save Editor.


Jika kalian sudah mempunyai Shp / Shapefile yang akan digunakan bisa melewati langkah diatas.
  • Buka ArcToolbox
  • Pilih Clip tools yang dapat ditemukan pada ArcToolbox > Ekstrak
  • Pilih setiap Shapefile atau file layer secara bergantian Input Features sebagai data yang ingin di potong, dan pilih Shapefile poligon sebagai area batas yang akan diolah pada fitur Clip Features.
  • Beri nama yang sesuai dan simpan di lokasi yang sesuai.
  • Klik OK untuk memotong data; setelah selesai pesan akan ditampilkan di kanan bawah jendela ArcGIS Anda
  • Setelah itu maka akan terbentuk shapefile baru dengan area yang sudah diolah
